PT200U
En bruto: octi-cam ensamblada para un ajuste estándar de parada de viaje
K: octi-cam ensamblada para poder bloquearla (el ajuste de carrera está limitado a +/- 5°)
Pieza en bruto: para actuador estándar
R50: límite de parada de recorrido del 50% (45° hasta 90°)
R100: limitación de parada de recorrido del 100% (0° hasta 90°)
FA:
FM de acción rápida: falla a mitad de la rotación de 180°
3P: 3 posiciones (solo para retorno por resorte)
3PD: 3 posiciones (tanto para retorno por resorte como para doble efecto)
HC: amortiguador hidráulico
Modelo, serie y rotación del actuador: rotación de
90° (estándar) = PT045 B a PT1000 B Rotación de
120° (solo doble efecto) = PT052 B a PT752 B Rotación de
135° (solo doble efecto) = PT053 B a PT753 B Rotación de
180° (doble acción y retorno por resorte) = PT058 B a PT758 B
Brida ISO 5211
F04 F05+F07+F10+F12 F14 F16+F25+F30

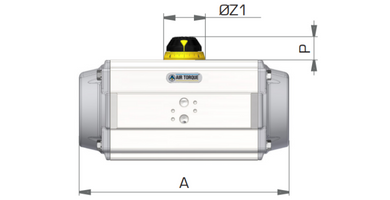

Dimensiones y tipos cuadrados disponibles (según ISO 5211)
Modelo PT045 U PT050 U PT100 U PT200 U PT250 U PT300 U PT350U PT400 U PT450 U PT500 U PT550 U PT600 U PT650 U PT700 U PT750 U PT800 U PT1000 U
9DS 11DS 14DS 17DS 22DS 27DS 27DS 36DS 46DS 55DS
9 METROS CUADRADOS 11 METROS CUADRADOS 14 METROS CUADRADOS 17 METROS CUADRADOS 22 METROS CUADRADOS 27 METROS CUADRADOS 36 METROS CUADRADOS 46 METROS CUADRADOS 55 METROS CUADRADOS 75 METROS CUADRADOS
Indicador de posición: (en blanco): indicador de posición y anillo graduado MF: indicador multifunción
Tipo de conjunto del actuador:
(en blanco): conjunto estándar tipo ST, en el sentido de
las agujas del reloj para cerrar (con resorte para cerrar)
e indicación de cierre en caso de fallo de
aire (o con el puerto presurizado 4
para doble efecto) para montaje en línea.
LF: en sentido contrario a las agujas del reloj para cerrar (resorte para
abrir) e indicación de apertura en caso de fallo
de aire (o con el puerto presurizado
4 para doble efecto) para montaje en línea cruzada.
STR: en el sentido de las agujas del reloj para cerrar (resorte para cerrar)
y cerrar la señal en caso de fallo de aire
(o con el puerto presurizado 4 para doble efecto) para el montaje en línea cruzada.
LFR: en sentido contrario a las agujas del reloj para cerrar (resorte
para abrir) y abrir en caso de fallo
de aire (o con el puerto presurizado 4 para doble efecto) para
G: roscas de conexión neumática según la norma ISO 228 (BSPP) N: roscas de conexión neumática según la norma ANSI B1.20.1 (NPT)
(En blanco): sin grifo Y: grifo
| Fabricante | Air Torque |
|---|---|
| País | |
| Número de pieza | PT200-S12-F |
