Skf BTW 55 CTN9/SP Rodamientos de superprecisión

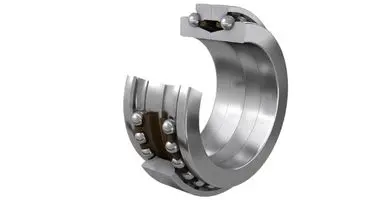

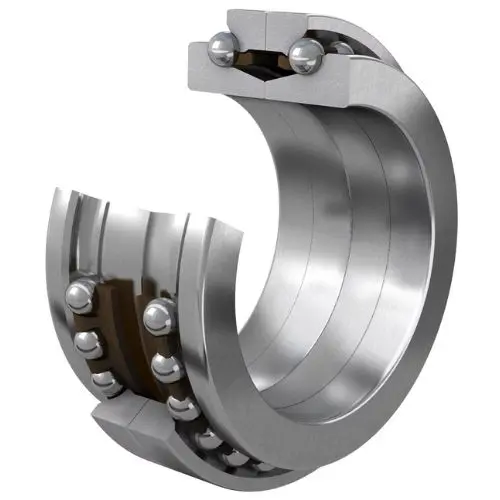

Los rodamientos axiales de bolas de contacto angular de doble dirección SKF están diseñados para colocar los ejes de los husillos axialmente en ambas direcciones. Estos rodamientos están diseñados para montarse en combinación con los rodamientos de rodillos cilíndricos de las series NN 30 K o N 10 K en el mismo orificio de soporte. Esta combinación de rodamientos simplifica el mecanizado del orificio del soporte.

Los rodamientos axiales de bolas de contacto angular de doble dirección se fabrican con el mismo tamaño nominal de orificio y diámetro exterior que los rodamientos de rodillos cilíndricos correspondientes. Sin embargo, la tolerancia del diámetro exterior de las arandelas del soporte, combinada con el diámetro del orificio del soporte y las tolerancias geométricas recomendadas para los rodamientos de rodillos cilíndricos de superprecisión sometidos a cargas ligeras o normales y con una carga en el anillo interior giratorio (tolerancias del asiento en condiciones estándar), darán como resultado una holgura radial adecuada en el orificio del soporte. Esta holgura es suficiente para evitar que las cargas radiales actúen sobre el cojinete de empuje, siempre que su aro exterior no esté sujeto axialmente
